第七軸機器人命名方案第二次修訂說明

蘇州通錦精密工業股份有限公司TJS 第七軸機器人上市已經有一段時間，經客戶反饋使用良好，為了讓客戶一目了然看清編號的內容，經蘇州通錦標準化委員會研究決定做第二次修訂，并于2017年8月22日正式發布。特此說明。

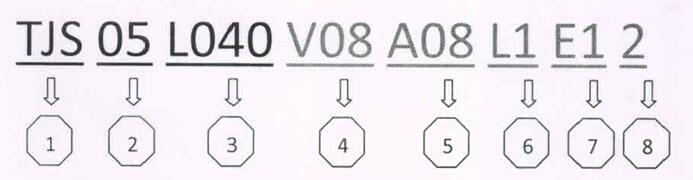

蘇州通錦精密工業股份有限公司第七軸機器人產品命名規則分為八個部分，具體含義如下：

1.“TJS”代表通錦公司出品的第七軸，與電缸中的“TJE”、模組中的“TJM”、“TJH”相呼應。

2.兩位數字表示負載，單位為“噸”?！?5”表示0.5噸，“20”表示2噸。

3.取“L”加三位數字表示總長。總長單位為“米”，“040”表示4米，“120”表示12米。（有效行程在最終技術文件中確定）

4.速度英文velocity，取首字母“V”加兩位數字表示速度。速度單位“米每秒”。數字“08”表示0.8m/s。如無要求可不填以1m/s為準。

5.加速度英文acceleration，取首字母“A”加兩位數字表示加速度。單位為“米每二次方秒”。數字“08”表示0.8m/s²。如無要求可不填以1m/ s²為準。

6.潤滑英文lubrication，取首字母“L”表示。目前潤滑有“手動潤滑脂”、“自動潤滑油”、“自動潤滑脂”三種，分別用L1、L2、L3表示。

“L1”表示手動潤滑（脂）

“L2”表示自動潤滑油（如不填表示自動潤滑油）

“L3” 表示自動潤滑脂

7.取環境英文environment首字母“E”表示防塵方式。目前齒條防塵基本為鈑金折彎一種。導軌分為鈑金折彎和風琴罩兩種，分別用E1、E2表示。

“E0” 表示無防護

“E1” 表示鈑金防護（如不填表示鈑金防護）

“E2” 表示風琴護罩防護

“E3” 表示焊接用全密封

“E4” 表示噴涂用全密封

8.最后一位數字代表拖鏈要求，現以“1”表示塑料拖鏈，“2”表示鋼制拖鏈，“3”表示不銹鋼拖鏈，“4”表示特殊要求。（如不填表示塑料拖鏈）
